Toplinska provodljivost tankih premaza: kako čitati navode o lambdi
Preskoči kroz ovaj članak
Kod premaza debljine oko jednog milimetra argument toplinske zaštite ovisi o jednom pitanju: Na što se odnosi lambda-vrijednost? Povezanost je jednostavna, toplinski otpor proizlazi iz debljine podijeljene toplinskom provodljivošću, R = d / λ. Kod slojeva u rasponu desetinki milimetra stoga svaka pretpostavka o debljini i putu mjerenja suodređuje rezultat.
Tri puta, tri različita iskaza
| Put | Što se određuje | Protupitanje uz navod |
|---|---|---|
| Uređaj s pločom i uređaj s pločama za mjerenje toplinskog toka (DIN EN 12667, DIN EN 12664) | Toplinski otpor građevnih materijala i građevnih proizvoda | Koji uzorak, koja debljina, koje stanje vlažnosti? |
| Hot-box postupak | Toplinski otpor građe, u IBP-ovu pokusu s okomito ugrađenom izolacijom | Koja građa, koji položaj ugradnje? |

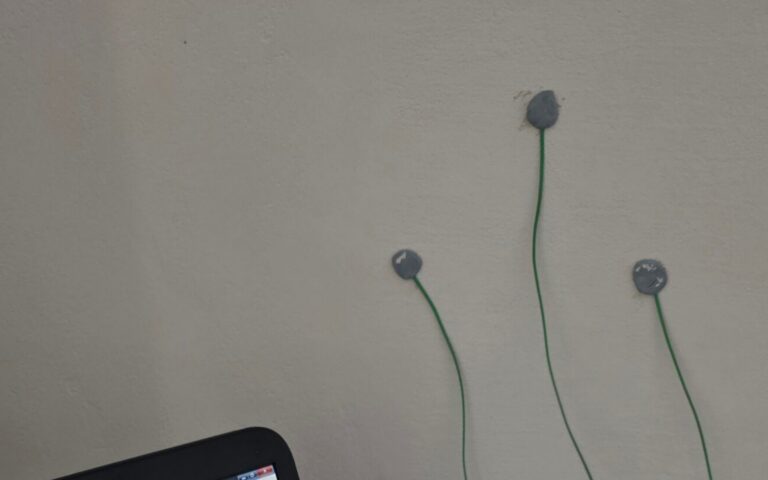

| In-situ mjerenje (ISO 9869) | Toplinski otpor i koeficijent prolaska topline na građevnom dijelu | Koliko dugo, uz koje rubne uvjete, koja polazna vrijednost? |
Norme EN 12667 (proizvodi s visokim i srednjim toplinskim otporom) i EN 12664 (suhi i vlažni proizvodi sa srednjim i niskim toplinskim otporom) pregled normi Baunetz Wissena vodi s izdanjem 2001-05; aktualnu verziju treba provjeriti kod izdavača norme.
Da put mjerenja pomiče rezultat, pokazuje istraživanje Fraunhoferova instituta za fiziku građevinarstva na IR-reflektirajućim izolacijskim folijama. Hot-box postupkom, kod kojeg se izolacija ugrađuje okomito, dobivena je dvostruko veća vrijednost nego u uređaju s pločom, u kojem je izolacija ugrađena vodoravno stlačena: 1,00 naspram 0,5 m²K/W. To je drugi proizvod, ali ista pouka: postupak i položaj ugradnje pripadaju navodu.
Vrijednost sustava umjesto materijalne karakteristike
Za PScoat sustav ponuditeljica ne iskazuje materijalnu karakteristiku prema EN 12667, nego ekvivalentnu vrijednost sustava. CE oznaka za to navodi hot-box postupak i utvrđuje da su vrijednosti vrijednosti učinka sustava i da ne odgovaraju toplinskoj provodljivosti materijala u smislu EN 12667 ili EN 12664. Na stranici s dokazima ponuditeljica opisuje vrijednost kao vrijednost sustava izvedenu iz pokusa na ispitnom stalku za ispitanu debljinu sloja od 0,35 mm, koja se ne može linearno prenijeti na druge debljine.
Priručnik sustava ide još dalje. Vrijednosti učinka sustava nisu proračunske vrijednosti toplinske provodljivosti primjenjive u smislu građevinskog nadzora, a budući da ne postoji materijalni λ prema EN 12667/12664, sustav se ne može bez daljnjega uvrstiti u izračun U-vrijednosti. Ni izvještaj o mjerenju PSC-U-2026-001 ne daje ništa više od izvedene usporedne vrijednosti i pojašnjava da ona nije materijalna karakteristika određena u laboratoriju.
Što postiže povratni izračun
Ekvivalentna lambda-vrijednost nastaje tako da se iz izmjerene U-vrijednosti odredi dodatni otpor sloja i podijeli njegovom debljinom: λ = d / (1/Unovo − 1/Ustaro). U izvještaju o mjerenju tako iz U = 0,20 W/(m²K) pri 0,5 mm proizlazi vrijednost od oko 0,000114 W/(m·K), a iz stabilnog prozora mjerenja s U = 0,140 W/(m²K) naprotiv oko 0,000077 W/(m·K). Promjena U-vrijednosti za 0,06 W/(m²K) dakle pomiče rezultat za otprilike trećinu.
Vrijednost je time pouzdana koliko i tri ulazne veličine: izmjerena završna vrijednost, pretpostavljena polazna vrijednost zida i debljina. Stranica s dokazima odnosi se na ispitanu debljinu sloja od 0,35 mm, izvještaj o mjerenju na 0,5 mm; svaka vrijednost pripada svojoj debljini i svom građevnom dijelu. Lambda bez navoda debljine ne može se uspoređivati.
Pet pitanja za tehnički list
- Materijalna karakteristika ili vrijednost sustava? Je li navedena norma ispitivanja, primjerice EN 12667 ili EN 12664?
- Odakle vrijednost potječe? Iz ispitnog certifikata, hot-box pokusa, ispitnog stalka ili terenskog mjerenja?
- Koja debljina i koja građa uz to pripadaju? Smije li se vrijednost prenijeti na druge debljine?
- Tko je i kada mjerio? Je li izvještaj o ispitivanju priložen ili se stavlja na raspolaganje samo „na upit“?
- Je li vrijednost proračunska vrijednost za dokaze? Za PScoat sustav priručnik to izričito niječe.
I navodi o razredima u tehničkom listu tu pripadaju; kako ih čitati, objašnjava članak Čitanje tehničkog lista: što V- i W-razredi doista govore.
Izvori
- Baunetz Wissen: Normenübersicht Wärmedämmstoffe (DIN EN 12667, DIN EN 12664, ISO 8301/8302) – pregled normi za toplinsko-izolacijske materijale – izdanja normi prema pregledu, među ostalim 2001-05
- Hauser/Kersken/Schade/Sinnesbichler: Experimentelle und theoretische Untersuchungen von Infrarot reflektierenden Dämmmaterialien, Bauphysik 33 (2011), Heft 1 – eksperimentalna i teorijska istraživanja infracrveno reflektirajućih izolacijskih materijala – Bauphysik 33 (2011), broj 1, str. 33–42
- CE-Kennzeichnung PSC 250 T (EN 15824), Leistungserklärung Nr. PSC250T-2026-01 (CE oznaka PSC 250 T, izjava o svojstvima br. PSC250T-2026-01) – 07/04/2026
- PScoat Nachweise: Prüfberichte, Messungen, Zertifikate – dokazi: izvještaji o ispitivanju, mjerenja, certifikati – stanje: 12. 10. 2026.
- Systemhandbuch PSC-FAS-001 (Kapitel 24: Bauphysikalische Einordnung & Grenzen) – poglavlje 24: građevinsko-fizikalno razvrstavanje i granice – verzija 1.0, izdanje lipanj 2026.
- Wirkprinzip: Strahlung statt Dämmstoffdicke – načelo djelovanja: zračenje umjesto debljine izolacije – pristupljeno 30. 10. 2026.
- Was kann PScoat wirklich? (Infos) – što PScoat doista može? (informacije) – pristupljeno 30. 10. 2026.
- PScoat – In-situ-U-Wert-Messung, Technischer Messbericht PSC-U-2026-001 – tehnički izvještaj o mjerenju – serija mjerenja 6./7. rujna 2026.
